3.1.1.3 Крышка головки блока цилиндров
3.1.1.3. Крышка головки блока цилиндров
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы.
|
Предупреждение
 Если стереомагнитола
автомобиля оборудована охранной системой, то перед отсоединением
батареи от массы убедитесь в том, что вы знаете код активации.
|
| 2. Отсоедините шланги системы принудительной
вентиляции картера от крышки головки цилиндров. |
| 3. Отсоедините от свечей зажигания
высоковольтные провода, берясь за изолирующие наконечники, а не за
провода. |
|
|

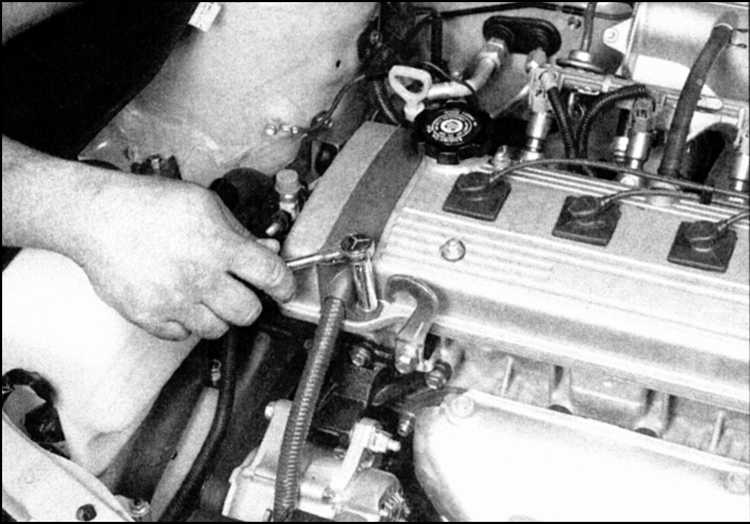

4. На двигателях 1,6 и 1,8 л
отверните два болта крышки головки блока цилиндров со стороны зубчатого
ремня, достаньте крышку жгутов проводки и проводку. |
|
|

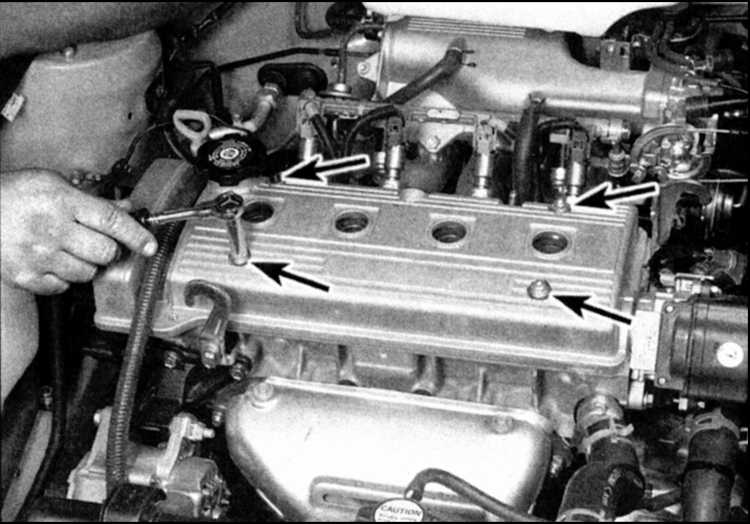

5. Отверните гайки крепления крышки (указаны
стрелками), снимите крышку головки цилиндров и прокладку. (На двигателях
1,3 л в передней части имеется дополнительная гайка.) Если крышка
не поддается, то ударами молотка через деревянную прокладку расшатайте
крышку. Если этот прием не помогает, то между головкой цилиндров и
крышкой введите гибкий шпатель и вскройте уплотнение. |
Предупреждение
Не допускается
с силой отделять крышку от головки цилиндров, поддевая инструментом,
так как можно повредить поверхности прилегания этих деталей, что
приведет к течи масла после сборки.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

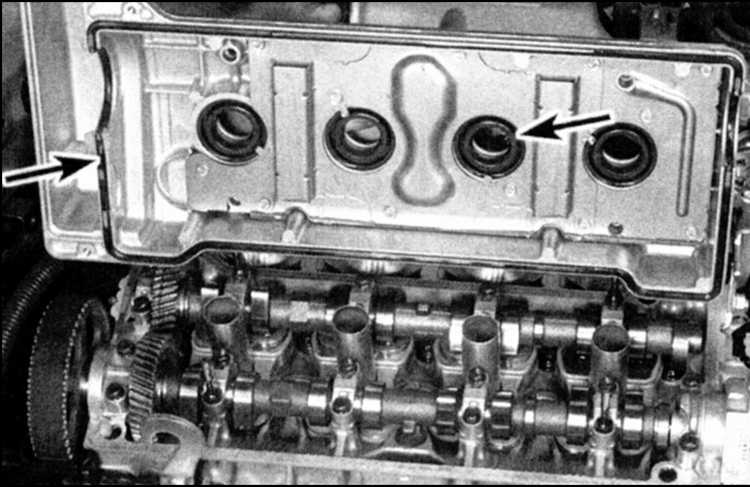

1. Перед установкой тщательно
очистите контактные поверхности головки цилиндров и крышки. При отсутствии
затвердеваний или трещин, а также при небольшом пробеге резиновую
прокладку можно не менять. Перед установкой крышки головки цилиндров
убедитесь в наличии уплотнителей втулок свечей зажигания с внутренней
стороны крышки. |
| 2. Снимите прокладку и промойте
уплотняемые поверхности растворителем лаков или ацетоном. Установите
новую прокладку, равномерно вдавив ее по контуру крышки в канавку.
Наличие на уплотняемых поверхностях масляных загрязнений при сборке
может явиться причиной течи масла из под прокладки. |
| 3. Нанесите герметик RTV на уплотняемые
места вблизи резиновой заглушки, распределителя зажигания и крышки
сальника распредвала. |
| 4. Установите крышку, заверните
гайки. |
| 5. Равномерно затяните гайки в три-четыре
приема c заданным моментом. |
| 6. Установите остальные детали,
запустите двигатель и проверьте наличие течи масла. |
|
|
|
